Escalier hélicoïdal sur mesure : comprendre avant de concevoir
Avec sa géométrie continue et ses lignes courbes, l’escalier hélicoïdal peut devenir un élément central de l’architecture. Sa conception dépend du diamètre disponible, de la hauteur à franchir, des dimensions de la trémie, de la circulation et de la structure porteuse du bâtiment.
Chaque projet est étudié selon l’espace, l’usage et le rendu recherché afin de définir une géométrie hélicoïdale adaptée, confortable et réalisable avant fabrication.
Géométrie
Hélice continue
STRUCTURE
Axe libre
Emprise
Définie par le diamètre
MATÉRIAUX
Acier · Bois · Verre
Sommaire technique
Les 8 décisions à prendre avant de concevoir un escalier hélicoïdal
La réussite d’un escalier hélicoïdal sur mesure dépend de plusieurs paramètres qui doivent être étudiés avant de dessiner la courbe. Dimensions de la trémie, diamètre, hauteur, circulation, structure porteuse, marches, garde-corps et matériaux orientent directement la géométrie et la faisabilité du projet.
Ces huit points sont analysés dans l’ordre, du relevé initial jusqu’à l’intégration architecturale et à la préparation de la fabrication.
01 — Géométrie
Comprendre la géométrie d’un escalier hélicoïdal

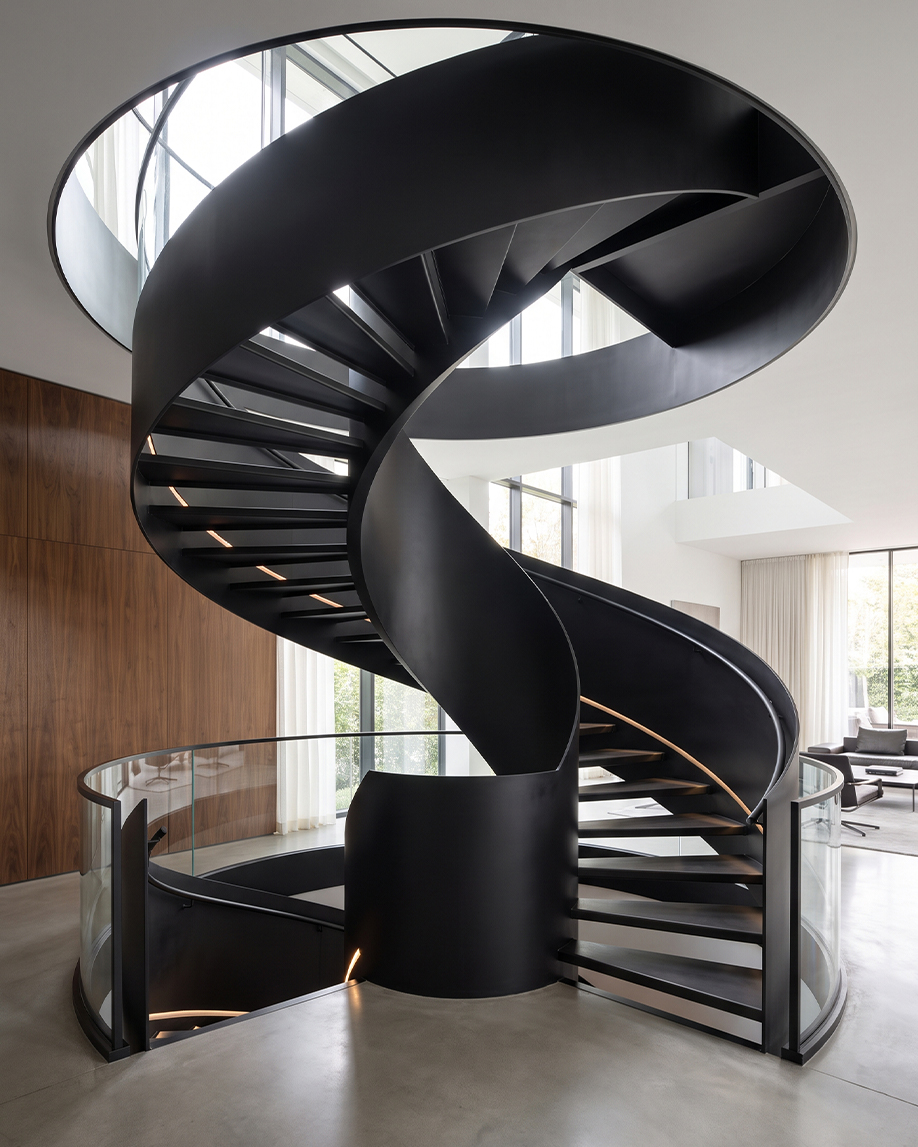

Un escalier hélicoïdal se développe selon une courbe continue autour d’un axe central libre, sans noyau plein venant interrompre le vide. Cette géométrie crée une lecture plus fluide et sculpturale de l’escalier et permet de l’intégrer comme un véritable élément architectural dans le volume.
La courbe est définie par plusieurs paramètres liés entre eux : rayon intérieur, rayon extérieur, diamètre, hauteur à franchir et pas de l’hélice. Ces données déterminent la largeur utile des marches, la ligne de foulée, le giron et le confort de circulation.
Dans un escalier hélicoïdal sur mesure, ces dimensions ne sont donc jamais choisies indépendamment. Elles doivent être étudiées ensemble en fonction de la trémie, de l’espace disponible, de la structure porteuse et de l’arrivée à l’étage.
02 — Pertinence
Quand choisir un escalier hélicoïdal ?
Cette géométrie est pertinente lorsque le projet dispose d’un diamètre suffisant et d’une trémie adaptée à l’escalier hélicoïdal. Elle offre alors une circulation fluide tout en créant une présence plus sculpturale qu’un escalier droit ou qu’un colimaçon compact.
En revanche, lorsque l’emprise au sol est très réduite, que la trémie est étroite ou que les contraintes de circulation limitent fortement le diamètre disponible, une autre géométrie peut être plus appropriée. Un escalier colimaçon, droit ou tournant peut alors offrir une réponse mieux adaptée au projet.
Doubles volumes et espaces à grande hauteur
Halls, lobbies, showrooms et espaces de réception
Villas contemporaines et résidences haut standing
Trémies circulaires, ovales ou suffisamment dimensionnées
Escaliers visibles depuis plusieurs points de vue
Projets recherchant une forte présence architecturale
03 — Dimensions & trémie
Dimensions et trémie d’un escalier hélicoïdal : les données à réunir
La conception d’un escalier hélicoïdal sur mesure commence par un relevé précis. La hauteur se mesure de sol fini à sol fini : une chape ou un revêtement non encore posé peut modifier le calcul du nombre de marches et la géométrie générale de l’escalier.
Le diamètre de l’escalier hélicoïdal doit ensuite être compatible avec les dimensions et la forme de la trémie, tout en conservant l’espace nécessaire pour le garde-corps, les finitions périphériques et le confort de circulation.
La largeur utile de passage, le rayon intérieur, le départ au niveau bas et l’arrivée à l’étage doivent également être étudiés ensemble. Ces paramètres déterminent la ligne de foulée, l’orientation de l’hélice et le confort réel de l’escalier.
Hauteur sol fini à sol fini
Dimensions et forme de la trémie
Diamètre extérieur de l’escalier
Rayon intérieur
Largeur utile de passage
Position du départ au rez-de-chaussée
Position de l’arrivée à l’étage
Contraintes de structure et de fixation
04 — Structure

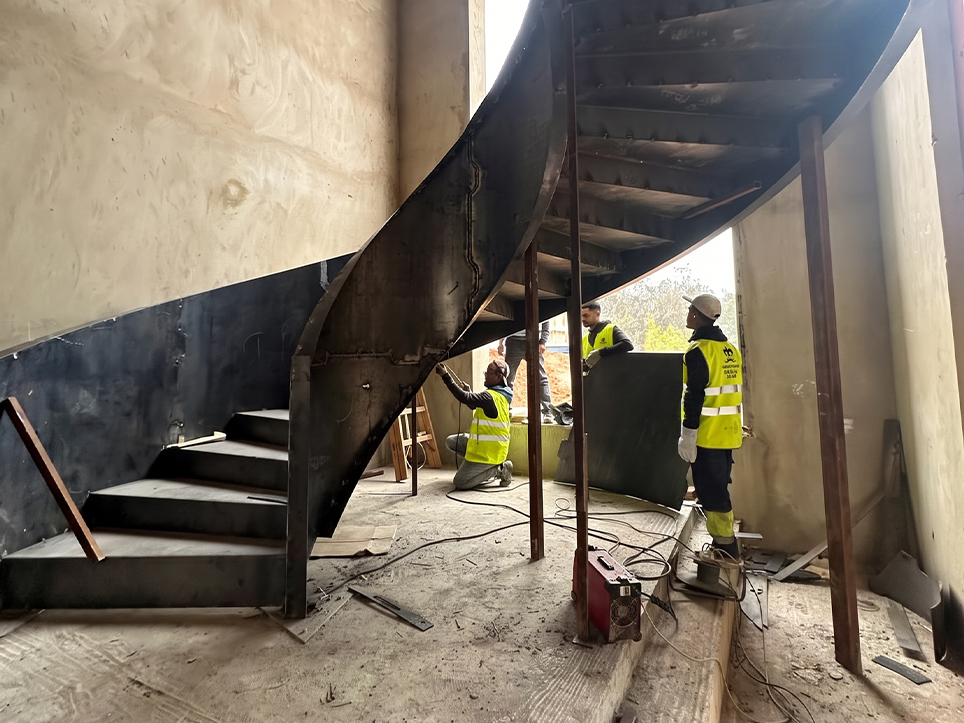

Structure d’un escalier hélicoïdal : limons, courbes et points de reprise
La structure d’un escalier hélicoïdal sur mesure repose généralement sur un ou deux limons courbes en acier, dimensionnés selon la portée, le diamètre, la largeur de passage et les charges du projet. Leur conception doit limiter les déformations et les vibrations tout en conservant une ligne visuelle fine et cohérente avec l’architecture.
Selon le projet, la structure peut également intégrer des renforts, des platines dissimulées ou des assemblages spécifiques afin de faciliter la fabrication, le transport et l’installation sur chantier.
05 — Marches & garde-corps
Marches et garde-corps d’un escalier hélicoïdal
Sur un escalier hélicoïdal, chaque marche suit la courbe et évolue selon le rayon intérieur et extérieur. Sa forme, sa largeur utile et son giron doivent être définis avec précision afin de conserver une circulation confortable tout au long de l’hélice.
Les marches peuvent être réalisées ou habillées en acier, bois massif, pierre ou autres matériaux, selon le style architectural et le confort recherché. Leur système de fixation, leur épaisseur et leur intégration à la structure doivent être anticipés dès la conception.
Le garde-corps d’un escalier hélicoïdal suit lui aussi une géométrie courbe. Il peut être réalisé en verre, en métal ou avec un barreaudage sur mesure selon le niveau de transparence et le rendu souhaité. La main courante doit rester continue, confortable à saisir et parfaitement intégrée à la courbe de l’escalier.
06 — Matériaux & finitions

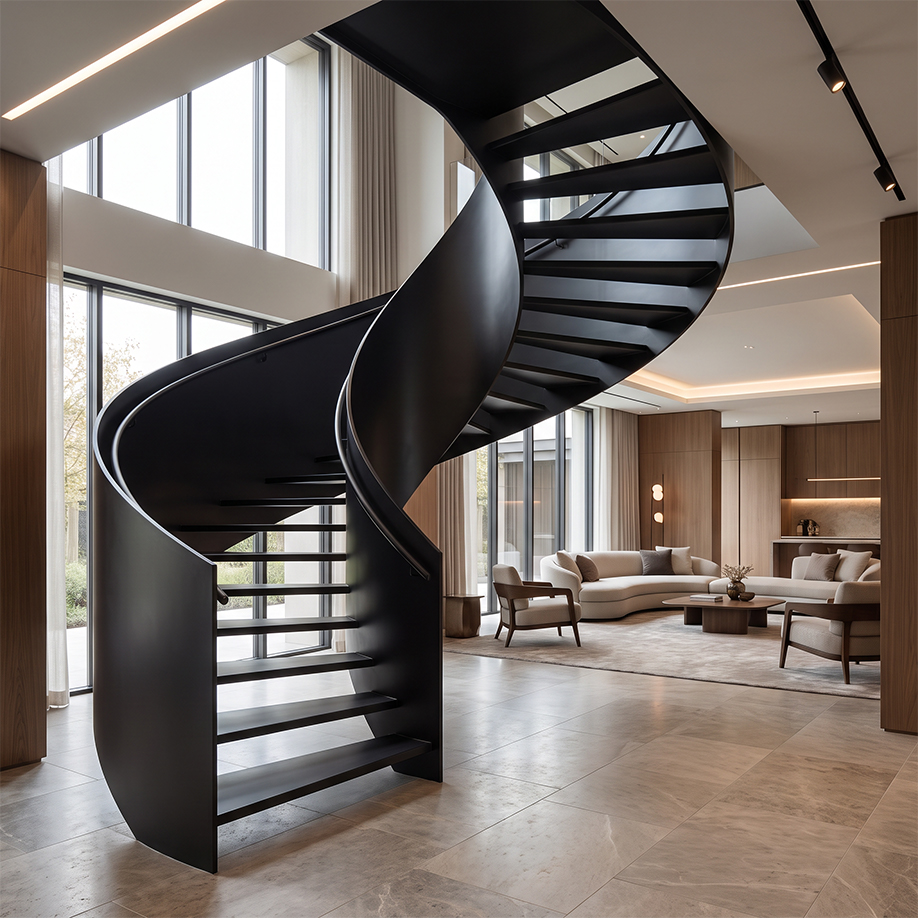

Matériaux et finitions pour un escalier hélicoïdal sur mesure
L’acier reste le matériau de référence pour la structure d’un escalier hélicoïdal sur mesure. Sa résistance et sa capacité à être cintré permettent de créer des limons courbes, des structures fines et des géométries complexes tout en conservant la rigidité nécessaire.
Les marches peuvent ensuite être réalisées ou habillées en bois, métal, pierre ou verre, tandis que le garde-corps peut associer acier, inox ou verre selon le niveau de transparence et le rendu architectural recherché.
Finitions de la structure métallique
Le thermolaquage permet d’obtenir une finition régulière, mate ou satinée, particulièrement adaptée aux surfaces courbes. D’autres finitions comme l’acier patiné, l’inox brossé ou certaines finitions métalliques peuvent également être envisagées selon l’architecture intérieure.
07 — Intégration

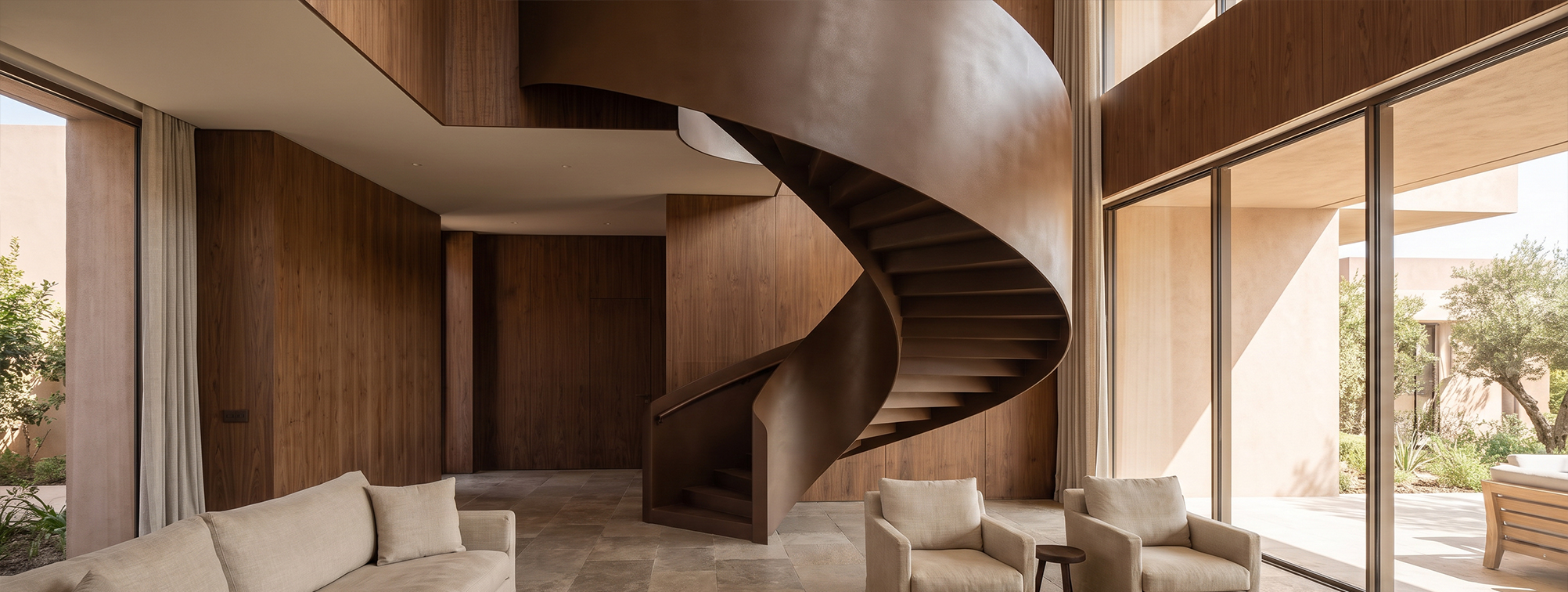

Escalier hélicoïdal dans une villa contemporaine
Dans une villa contemporaine, l’escalier hélicoïdal peut devenir un élément structurant de l’architecture intérieure. Sa position influence directement les perspectives, la circulation, la lumière naturelle et la perception du volume, notamment dans les entrées, doubles hauteurs et espaces ouverts.
Son implantation doit être pensée en relation avec la trémie, les façades vitrées, les circulations principales et les autres éléments du projet. Un escalier hélicoïdal sur mesure pour villa peut ainsi accompagner une perspective, cadrer une vue ou créer un point focal sans alourdir l’espace.
La cohérence avec les autres ouvrages — garde-corps, verrières, menuiseries métalliques, revêtements et éclairage — permet d’unifier l’ensemble. Les matériaux, teintes et finitions sont donc définis en coordination avec l’architecture intérieure afin que l’escalier s’intègre naturellement au projet.
08 — Comparaison
Escalier hélicoïdal ou colimaçon : quelles différences ?
L’escalier hélicoïdal et l’escalier colimaçon sont souvent confondus, mais leur géométrie et leur intégration dans l’espace sont différentes. L’hélicoïdal développe une courbe continue autour d’un axe libre et offre une présence plus fluide et sculpturale, tandis que le colimaçon s’organise autour d’un noyau central.
L’escalier hélicoïdal sur mesure nécessite généralement davantage d’espace et une trémie suffisamment dimensionnée pour conserver une circulation confortable. Il convient particulièrement aux doubles volumes, villas contemporaines et projets où l’escalier devient un élément architectural majeur.
L’escalier colimaçon sur mesure permet en revanche de mieux maîtriser l’emprise au sol grâce à son noyau central. Il peut être plus adapté lorsque le diamètre disponible est réduit ou lorsque le projet impose une circulation verticale plus compacte.
Diagramme technique
Les dimensions qui structurent l’étude d’un escalier hélicoïdal
Avant de lancer la fabrication d’un escalier hélicoïdal sur mesure, plusieurs cotes doivent être vérifiées simultanément. Le plan, la coupe et l’élévation permettent de contrôler le diamètre de l’escalier, les dimensions de la trémie, la hauteur à franchir, l’échappée disponible et le positionnement du départ et de l’arrivée.
Ces données servent ensuite à définir la géométrie de l’hélice, le nombre de marches, la largeur utile de passage et les points de reprise de la structure.
HAUTEUR
Hauteur sol fini à sol fini
DIAMÈTRE
Diamètre extérieur de l’escalier
TRÉMIE
Longueur × largeur et forme de la trémie
ÉCHAPPÉE
Hauteur libre sous trémie

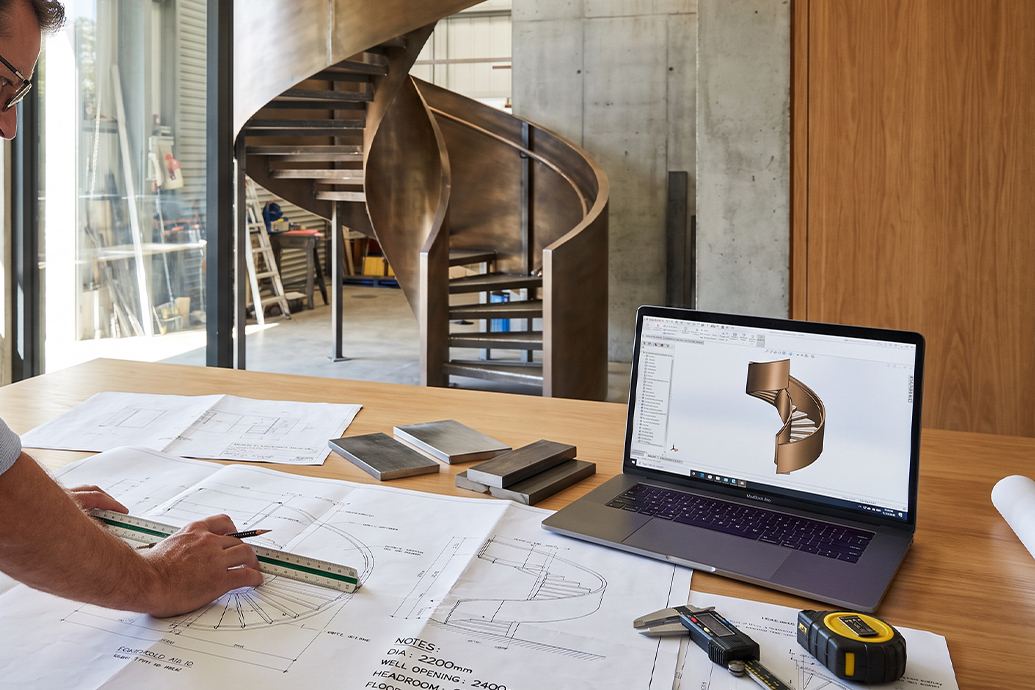

Extrait d’une étude technique : les dimensions principales sont validées avant le lancement de la fabrication en atelier.
Étude de cas
Escalier hélicoïdal sur mesure dans une villa contemporaine à Casablanca
Dans cette villa contemporaine, l’objectif était de concevoir un escalier hélicoïdal sur mesure capable de préserver la fluidité du double volume tout en devenant un élément fort de l’architecture intérieure.
La solution retenue associe une structure métallique courbe, un limon central et un garde-corps transparent afin de conserver la lumière, les perspectives et la sensation d’ouverture entre les niveaux.

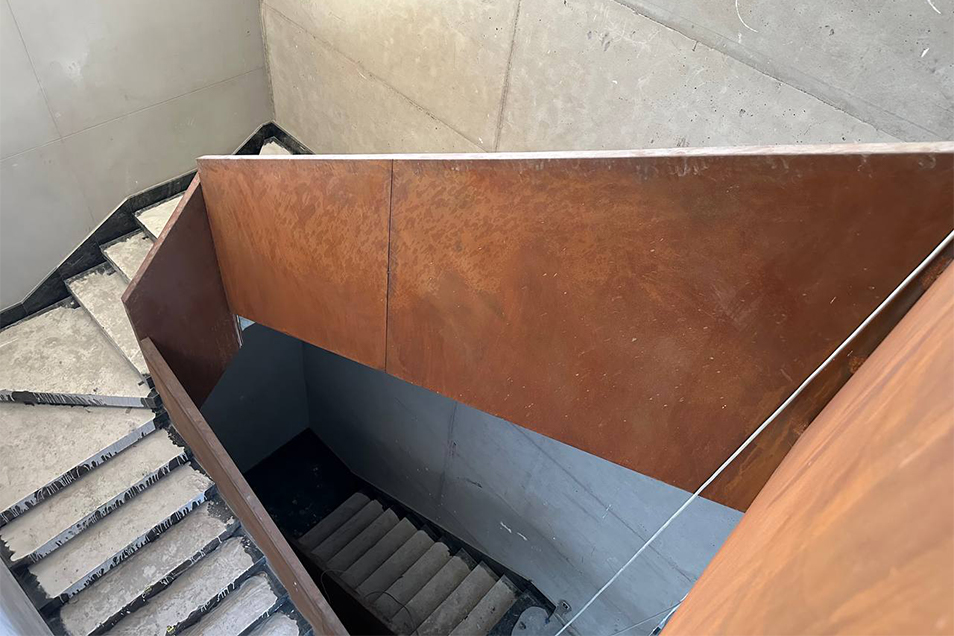

Détail structure : platine en pied, ancrages et raccords intégrés à la finition.
Contrainte
Aucun appui intermédiaire n’était possible au sol. La structure devait donc reprendre les efforts entre un massif béton en pied et la dalle du niveau supérieur, tout en conservant une ligne visuelle légère.
Conception
Le relevé des dimensions, de la trémie et des points de reprise a permis de définir le diamètre, la courbe et le calepinage des marches. La géométrie a été ajustée afin d’obtenir un giron confortable et une circulation régulière sur toute l’hélice.
Fabrication
Le limon courbe a été cintré en atelier sur gabarit, puis assemblé avec les consoles de marches. Les cordons de soudure ont été repris avant contrôle dimensionnel et application de la finition thermolaquée.

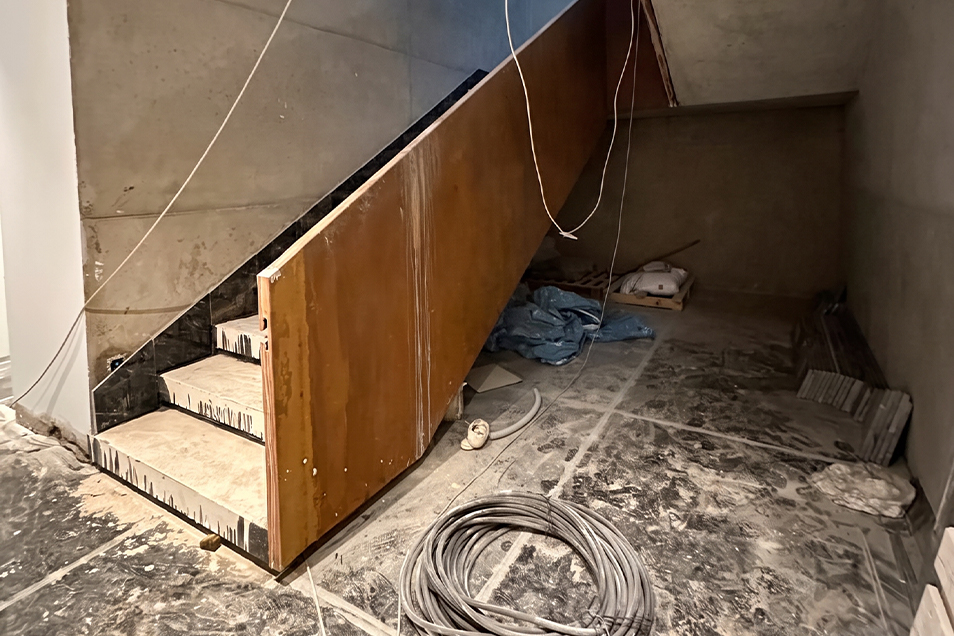

Installation
L’escalier a été livré en plusieurs tronçons afin de faciliter la manutention sur chantier. Le montage, le réglage au laser, les scellements et la pose des marches et du garde-corps ont ensuite été réalisés dans l’ordre prévu lors de l’étude.
Résultat
L’escalier s’intègre au double volume comme une pièce architecturale continue. Sa géométrie courbe accompagne la circulation tout en maintenant la transparence et la lumière entre les différents espaces de la villa.
À lire ensuite
Questions fréquentes
Escalier hélicoïdal : vos questions
Le diamètre d’un escalier hélicoïdal dépend de l’usage, de la largeur de passage recherchée, de la hauteur à franchir et de la configuration de la trémie. Plus le diamètre est généreux, plus la circulation peut être confortable. La dimension doit toutefois être vérifiée avec la ligne de foulée, le giron, le garde-corps et l’espace réellement disponible.
Non. La trémie d’un escalier hélicoïdal peut être circulaire, ovale, carrée ou intégrée dans une ouverture de forme différente, à condition que ses dimensions soient compatibles avec le diamètre de l’escalier, le garde-corps et l’échappée nécessaire. Sa forme doit être étudiée en même temps que le départ et l’arrivée de l’hélice.
Oui. Un escalier hélicoïdal sur mesure peut être intégré dans un projet de rénovation, mais il faut d’abord vérifier la trémie existante, la hauteur entre niveaux, la structure porteuse, les points de fixation et les accès permettant la manutention des éléments. La géométrie est ensuite adaptée aux contraintes réelles du bâtiment.
Le délai dépend du diamètre, de la complexité de la structure, des matériaux, du garde-corps, du niveau de finition et des contraintes du chantier. Un escalier hélicoïdal nécessite plusieurs étapes : relevé, conception, validation technique, fabrication en atelier, finition puis installation. Le planning est donc défini après l’étude complète du projet.
Oui. Un garde-corps en verre courbe peut accompagner la géométrie d’un escalier hélicoïdal lorsque le projet le nécessite. Le type de vitrage, le rayon de courbure, le système de fixation et les dimensions définitives doivent être coordonnés avec la structure métallique avant fabrication afin d’obtenir un raccord précis et une continuité visuelle.
Faisabilité
Étudier la faisabilité de mon escalier hélicoïdal
Transmettez-nous la hauteur sol fini à sol fini, les dimensions et la forme de la trémie, quelques photos de l’espace ainsi que les plans disponibles. Ces éléments nous permettent de vérifier si un escalier hélicoïdal sur mesure est réellement adapté à votre projet.
Nous analysons notamment le diamètre disponible, la circulation, l’échappée, les points de reprise et les contraintes de structure afin d’orienter la géométrie avant de lancer la conception.
